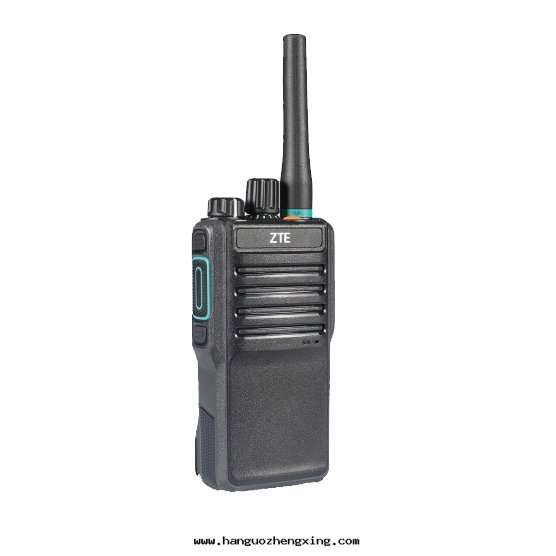

數字协議

ETSI/TS102 361-1 ,-2,-3

頻率範圍

UHF1： 400-470MHz UHF3： 350-400MHz

VHF： 136-174MHz

信道容量

32

區域容量

2

信道間隔

12.5kHz/20KHz/25KHz

頻率穩定度

±0.5ppm

工作電压

7.4V

電池容量

2000mAh

電池續航时間 （5:5:90工作循环， 高功率發射）

模拟：13小时

數字：16小时

外形尺寸（HxWxD）

130 x 54.5 x 36.5mm

整機重量（标配電池與 天線）

約340g

數字聲碼器類型

NVOC/AMBE++

藍牙

BT2.1+EDR/4.0 (僅PH700支持)

定位

GPS定位（僅PH700支持）

發射性能

輸出功率（低功率）

1W

輸出功率（高功率）

4W ( UHF1 / UHF3 ) / 5W (VHF )

FM調制

12.5KHz: 11K0F3E/20KHz: 14K0F3E / 25KHz: 16K0F3E

4FSK數字調制

12.5KHZ 僅數據:7K60F1D&7K60FXD

12.5KHZ 僅語音：7K60F1E&7K60FXE

12.5KHZ語音和數據:7K60F1W

傳導/輻射發射

-36 dBm ≤1GHz; -30 dBm >1GHz

調制限制

± 2.5KHz @ 12.5KHz / ± 4KHz @ 20KHz / ± 5.0KHz @25KHz

FM交流聲與噪聲

-40 dB @ 125KHz / -43 dB @ 20KHz / -45 dB @ 25KHz

鄰道功率

60 dB @ 12.5KHz /70dB@20/ 25KHz

音頻失真

≤3% （典型值）

音頻響應

+ 1~-3dB,(TIA603D)

接收性能

靈敏度(模拟)

0.3uV (12dB SINAD )

靈敏度（數字）

0.25uV ( 5% BER )

鄰道選擇性

60 dB @ 12.5KHZ / 70 dB @ 20 / 25KHz ( TIA603A ) -1T

45 dB @ 12.5KHZ / 70 dB @ 20 / 25KHz ( TIA603D ) -2T

60 dB @ 12.5KHz / 70 dB @ 20 / 25KHz ( ETSI)

互調

70 dB ( TIA603D )

65 dB ( ETSI)

杂散響應抑制

70 dB ( TIA603D )

70 dB (ETSI)

阻塞

80 dB( TIA603D)

84 dB( ETSI)

共信道抑制

-12〜0 dB @ 12.5KHz / -8-0 dB @ 20 / 25KHz

交流與噪聲

 -40 dB @ 12.5KHz / -43 dB @ 20KHz / -45 dB @ 25KHz

接收音頻额定功率

0.5W

接收音頻最大功率

2.0W

音頻失真

≤3% （典型值）

音頻響應

+1 ~-3dB( TIA603D)

傳導發射杂散

-57 dBm ( TIA603D )

环境指标

工作温度

-30°C 〜+60°C

存儲温度

-40°C 〜+85°C

ESD （静電防護等級）

I EC 61000-4-2 (level 4) ± 8kV (接觸放電)± 15kV(空气放電)

防水防塵

IP68

可靠性

按 GJB 150-2009和 MIL-STD-81 OC/D/E/F/G 标準

GPS性能

精确性規範用于长期跟蹤（95%值在额定>-130dBm信号强度下5个衛星可見）

TIFF （首次定位时間）冷啟動

 <60秒

TIFF （首次定位时間）热啟動

<10秒

定位精度

 <10米
